Hexapoden bei der Vermessung optischer Komponenten

Im Gegensatz zur seriellen Kinematik wirken bei parallelkinematischen Systemen alle Aktoren unmittelbar auf die gleiche Plattform. So können Hexapoden mit verbesserter Bahngenauigkeit, höherer Wiederholgenauigkeit und Ablaufebenheit arbeiten. Bild: PI
Wenn für präzise Positionieraufgaben in der Automatisierungstechnik mehrachsige Lösungen gefragt sind, bieten sich oft parallelkinematische Systeme an. Ein Beispiel hierfür sind Hexapoden, die mit ganz unterschiedlichen Stellwegen die verschiedensten Lasten auf den Mikrometer oder sogar Nanometer genau positionieren können. Die Anwendungsmöglichkeiten der sechsachsigen Positioniersysteme sind dadurch breit gefächert. Die Palette reicht von Maschinenbau und Robotik bis hin zu Medizintechnik, Forschung und hochpräziser Vermessung optischer Komponenten.

Für die Konstruktion mehrachsiger Positioniersysteme gibt es prinzipiell zwei Möglichkeiten: Serielle und parallele Kinematik. Eine serielle Kinematik ist als gestapeltes oder geschachteltes System einfacher im Aufbau und die Ansteuerung von Einzelachsen ist weniger komplex. Sie hat jedoch eine Reihe von Nachteilen gegenüber den Parallelkinematik-Systemen, zu denen die Hexapoden zählen.

Vorteile der Parallelkinematik

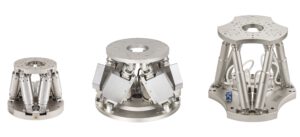

Wenn für präzise Positionieraufgaben in der Automatisierungstechnik mehrachsige Lösungen gefragt sind, bieten sich oft parallelkinematische Systeme an. Ein Beispiel hierfür sind Hexapoden, die mit ganz unterschiedlichen Stellwegen die verschiedensten Lasten auf den Mikrometer oder sogar Nanometer genau positionieren können. Bild: PI
Wenn für präzise Positionieraufgaben in der Automatisierungstechnik mehrachsige Lösungen gefragt sind, bieten sich oft parallelkinematische Systeme an. Ein Beispiel hierfür sind Hexapoden auf den Mikrometer oder sogar Nanometer genau positionieren können.
Bild: PI

In einem seriellkinematischen Mehrachsensystem ist jeder Aktor genau einem Bewegungsfreiheitsgrad zugeordnet. Werden Positionssensoren integriert, sind diese ebenfalls jeweils einem Antrieb zugeordnet und messen nur die Bewegung in dem Freiheitsgrad der entsprechenden Stellachse. Alle unerwünschten Bewegungen in den anderen Freiheitsgraden, die zum Beispiel durch Führungsfehler der einzelnen Achsen entstehen, können nicht erkannt und ausgeregelt werden. Da bei Hexapoden alle sechs Aktoren unmittelbar auf die gleiche Plattform wirken, können sich keine Führungsfehler addieren.

Das Messsystem MarOpto TWI 60 arbeitet ähnlich wie ein „normales“ Interferometer, erfasst jedoch den Prüfling optisch nicht „auf einmal“ vollständig in einem Bild, sondern in vielen Subaperturen, die zu verschiedenen Zeiten aktiv sind. Bild: Mahr
Das Messsystem MarOpto TWI 60 arbeitet ähnlich wie ein „normales“ Interferometer, erfasst jedoch den Prüfling optisch nicht „auf einmal“ vollständig in einem Bild, sondern in vielen Subaperturen, die zu verschiedenen Zeiten aktiv sind.
Bild: Mahr

Zu der erheblich präziseren Bewegung kommt die geringere bewegte Masse, da nur die Plattform bewegt wird. Daraus ergibt sich eine höhere Dynamik, eine deutlich bessere Bahntreue sowie Wiederhol- und Ablaufgenauigkeit für alle Bewegungsachsen. Weil es keine geschleppten Kabel gibt, ist die Präzision nicht durch Reibung oder Momente eingeschränkt. Außerdem bauen die Hexapoden sehr kompakt. Ihre Leistungsfähigkeit haben die Hexapod-Systeme der Karlsruher Firma Physik Instrumente jetzt einmal mehr bewiesen. Der Messtechnikspezialist Mahr setzt Hexapoden bei einem neuen berührungslosen Verfahren ein, um Optiken, insbesondere Asphären präzise, schnell, flexibel und direkt in der Produktionslinie zu messen, und das ganz ohne CGH (computergenerierte Hologramme) oder klassischem Stitching.

Schnelle und flexible Analyse asphärischer Linsen

Dr.-Ing. Jürgen Schweizer, Produktmanagement Marketing bei Mahr GmbH. Bild: Mahr
Dr.-Ing. Jürgen Schweizer, Produktmanagement Marketing bei Mahr GmbH.
Bild: Mahr

„Im Gegensatz zu bestehenden Systemen, die eine Messzeit von mehreren Minuten benötigen, ermöglicht das MarOpto TWI 60 die Vermessung gesamter Oberflächen in 20 bis 30 Sekunden“, erklärt Dr. Jürgen Schweizer, Produktmanager bei Mahr. Bereits während der Auswertung eines Prüflings, die typischerweise etwa 2 Minuten dauert, kann der nächste Prüfling vermessen werden. Neben der geringen Vermessungsdauer punktet das System zudem durch Flexibilität. Vermessen werden können nicht nur Asphären, sondern auch andere Optiken mit von den Standardformen abweichenden Geometrien, sogenannte Freiformen. Dabei ist das System so robust, dass es direkt in der Fertigung aufgebaut werden kann.

Ungestörte Interferenzmuster verschiedener Subaperturen für lokale Teile der Prüflingsoberfläche. Bild: Mahr
Ungestörte Interferenzmuster verschiedener Subaperturen für lokale Teile der Prüflingsoberfläche.
Bild: Mahr

Das neue Messsystem arbeitet ähnlich wie ein „normales“ Interferometer, erfasst jedoch den Prüfling optisch nicht „auf einmal“ vollständig in einem Bild, sondern in vielen Subaperturen, die zu verschiedenen Zeiten aktiv sind. Die Erfassung des Prüflings „auf einmal“ würde bei Asphären und Freiformoptiken mit ihren relativ steilen Oberflächen nämlich ein Ineinanderlaufen der Interferenzmuster verursachen, welches anschließend nicht mehr aufgelöst werden könnte. Werden die einzelnen Subaperturen nun geometrisch verteilt aktiv geschaltet, treffen unterschiedlich gekippte Wellenfronten auf die Prüfoptik und zwar so, dass sich die entstehenden Interferenzmuster nicht überlappen. So erhält man letztendlich von jeder Subapertur ein ungestörtes Interferenzmuster eines lokalen Teiles der Prüflingsoberfläche. Anschließend werden die einzelnen Interferenzmuster zu einem Gesamtmuster zusammengerechnet. Dieses repräsentiert die Oberfläche des (asphärischen) Prüflings und kann entsprechend ausgewertet werden.

Referenzieren, Kalibrieren und Vermessen

Das MarOpto TWI 60 ermöglicht die Vermessung gesamter Oberflächen in 20 bis 30 Sekunden. Ein Hexapod als Positioniersystem beim Kalibrieren und Vermessen trägt entscheidend dazu bei. Bild: Mahr
Das MarOpto TWI 60 ermöglicht die Vermessung gesamter Oberflächen in 20 bis 30 Sekunden. Ein Hexapod als Positioniersystem beim Kalibrieren und Vermessen trägt entscheidend dazu bei.
Bild: Mahr

Wie jedes Messgerät muss auch das TWI referenziert und kalibriert werden. Dazu wird eine hochgenau gefertigte Kugel bekannter Geometrie für jede Subapertur an eine Vielzahl von Positionen im Messvolumen gefahren und deren Oberfläche mit der jeweiligen Subapertur gemessen. Schlussendlich werden die individuellen Messungen ausgewertet und für jede Subapertur wird ein Korrekturalgorithmus erstellt. „Da sich laterale Positionsfehler der Kalibrierkugel im Korrekturalgorithmus der jeweiligen Subapertur auswirken, muss die Kalibrierkugel präzise im Raum positioniert werden und ihre Position muss während der Messung stabil gehalten werden. Dieser Kalibrierprozess muss das Messvolumen abdecken und wird daher an sehr vielen Positionen im Messvolumen durchgeführt. Da jeder Kalibrierfehler in den späteren Messprozess eingeht, muss jede einzelne Position sehr exakt angefahren werden. Gefordert ist ein maximaler lateraler Positionierfehler von 5 µm bei einer Wiederholgenauigkeit von weniger als 0,5 µm“, betont Dr. Schweizer. „Um die hohen Anforderungen an den Positioniermechanismus im TWI sicherzustellen, haben wir uns nach sorgfältigen Tests für den Hexapod H-824 von Physik Instrumente (PI) entschieden“, so Dr. Schweizer. Beim eigentlichen Messvorgang muss dieser Hexapod dann auch den Prüfling in fünf Freiheitsgraden stabil positionieren. Hierbei müssen Soll- und Ist-Position sehr genau übereinstimmen. So dürfen z.B. Abweichungen bei der Kippung 60 µrad nicht überschreiten.

Dieser Anforderung wird der Hexapod mehr als gerecht. Er eignet sich für Stellwege bis ±22,5 mm entlang der translatorischen Achsen XY und bis ±12,5 mm in Z und erreicht bis ±7,5° um die rotatorischen Achsen θX, θY. Die Aktorauflösung beträgt 7 nm. Die kleinste Schrittweite liegt bei 0,3 μm in Richtung der X-, Y- und Z-Achse, bei einer Wiederholgenauigkeit bis ±0,1 μm bzw. ±2 μrad über den gesamten Stellweg.

Angesteuert wird der Hexapod vom Digitalcontroller C-887, der mit einer bedienerfreundlichen Software eine einfache Kommandierung ermöglicht. Die Positionen werden in kartesischen Koordinaten vorgegeben, alle Transformationen auf die Einzelantriebe übernimmt der Controller. Optional kommuniziert der Hexapod-Controller mit der übergeordneten Steuerung über EtherCAT® und lässt sich so einfach in bestehende Anlagen integrieren. Dadurch erschließen sich in der Automatisierungstechnik und Robotik viele weitere Möglichkeiten.

Über Physik Instrumente
Physik Instrumente (PI) mit Stammsitz in Karlsruhe ist Markt- und Technologieführer für hochpräzise Positioniertechnik und Piezo-Anwendungen in den Marktsegmenten Halbleiterindustrie, Life Sciences, Photonik und Industrieautomatisierung. In enger Zusammenarbeit mit Kunden aus aller Welt verschieben die rund 1.300 Spezialisten von PI seit 50 Jahren immer wieder die Grenzen des technisch Möglichen und erarbeiten von Grund auf maßgeschneiderte Lösungen. Mehr als 350 erteilte und angemeldete Patente unterstreichen den Führungsanspruch des Unternehmens. PI ist mit sechs Fertigungsstandorten sowie 15 Vertriebs- und Serviceniederlassungen in Europa, Nordamerika und Asien weltweit vertreten.

Über Mahr
Mahr ist eine weltweit operierende Unternehmensgruppe mit Hauptsitz in Göttingen, deren Name traditionell mit den Begriffen Fertigungsmesstechnik, Qualität und Innovation verbunden ist. Die Mahr-Gruppe ist mit 1.900 Mitarbeitern und Mitarbeiterinnen das weltweit größte Familienunternehmen in der Messtechnikbranche. Ob die Linse einer Handykamera, die Nockenwelle eines Motors oder ein künstliches Hüftgelenk – Messgeräte von Mahr dokumentieren die Qualität verschiedenster Produkte und verifizieren Forschungs- und Entwicklungsergebnisse. Die Unternehmen der Mahr-Gruppe sind dadurch wegweisend für den technischen und wirtschaftlichen Fortschritt in nahezu allen Bereichen der Investitions- und Produktionsgüterindustrie.

Ellen-Christine Reiff

Studium der deutschen Philologie, danach tätig bei Theater und Fernsehen, seit 1986 freie Journalistin beim Redaktionsbüro Stutensee mit Schwerpunkt Optoelektronik, elektrische Antriebstechnik, Elektronik und Messtechnik.
